Value Based Licensing: Token basierte NX CAD Add-Ons, 2/2

Value Based Licensing: Token basierte NX CAD Add-Ons, 2/2
Value Based Licensing NX CAD Teil 2
12:44

NX Value Based Licensing bietet verbesserte Möglichkeiten, um auf die Add-Ons von NX zugreifen zu können. Zahlreiche Zusatzmodule können durch die Verwendung von wertbasierten Tokens aus dem NX Design-Pool flexibel und kosteneffizient verwendet werden. In diesem Blogbeitrag bekommen Sie einen Überblick über eine Auswahl von NX CAD Add-Ons.

Wo finde ich die Token Übersicht in NX?

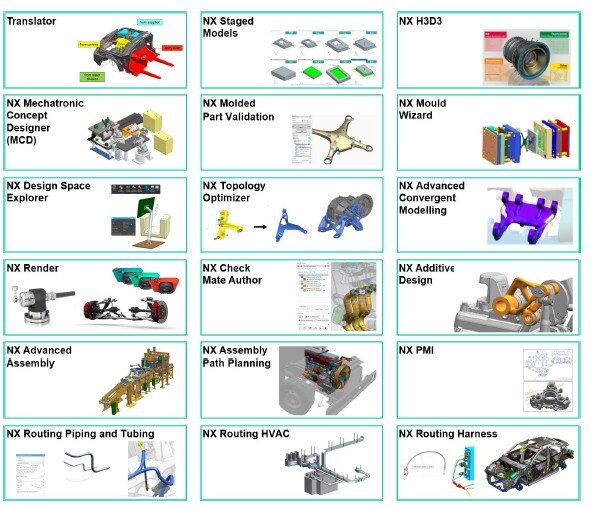

Über 100 wertebasierte Lizenzen stehen in NX2306 zur Verfügung.

value_based_licensing_blog_beitrag_2_01

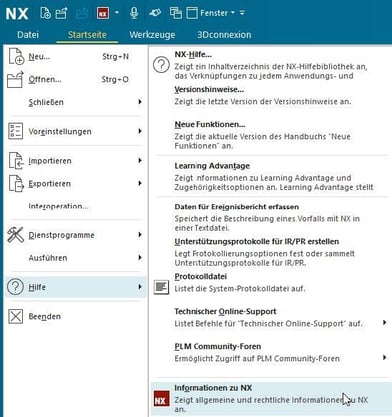

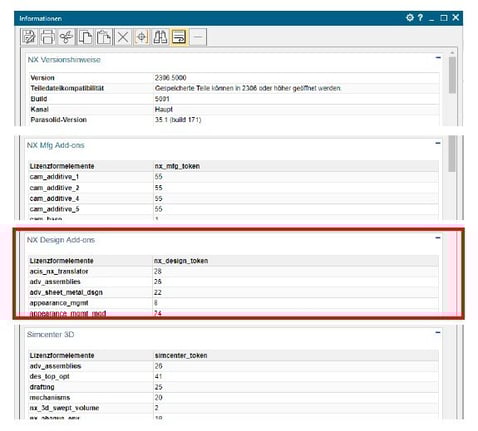

Die Token Übersicht finden Sie wie folgt über das NX Menü:

value_based_licensing_blog_beitrag_2_02value_based_licensing_blog_beitrag_2_03

Einen allgemeinen Überblick zur Funktionsweise der NX Design Tokens erhalten Sie hier.

NX CAD Design Token - Einsatz nach praktischen Erfahrungen

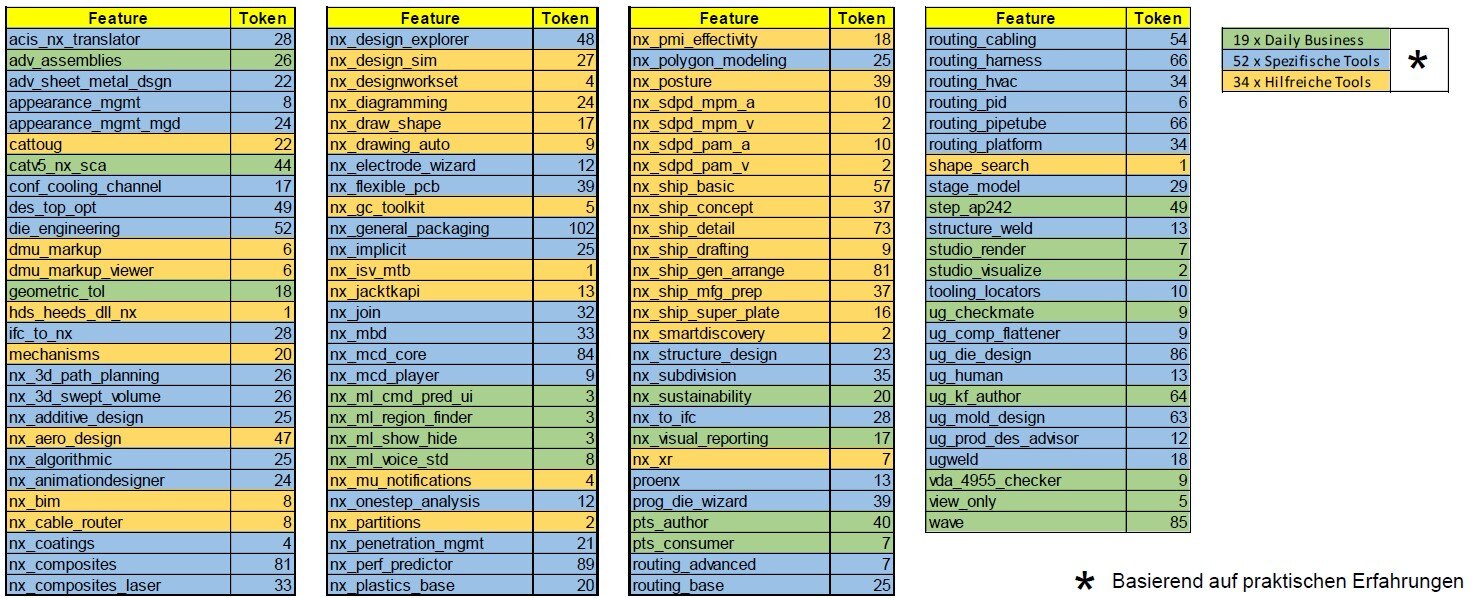

Das folgende Schaubild zeigt eine Übersicht der NX CAD Design Token. Auf Basis von Kundenfeedback und praktischen Erfahrungen aus Gesprächen wurde zudem eine farbliche Kategorisierung vorgenommen, um eine Einschätzung zur Relevanz und Nutzungshäufigkeit einzelner Funktionalitäten zu geben.

value_based_licensing_blog_beitrag_2_14


In diesem Blogbeitrag werden Ihnen folgende Add-Ons genauer vorgestellt:

  • Molded Part Design
  • Mold Wizard
  • Progressive Die Wizard
  • Elektroden Design
  • Konturnahe Kühlung
  • Performance Predictor
  • WAVE Control

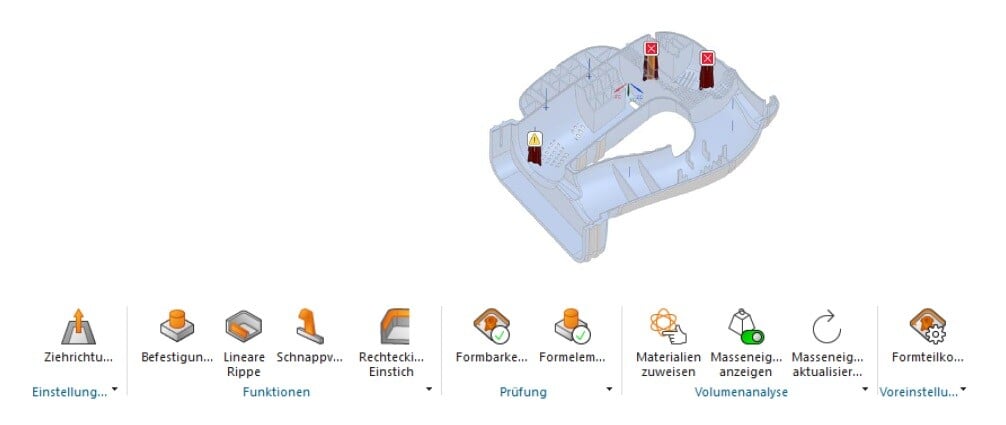

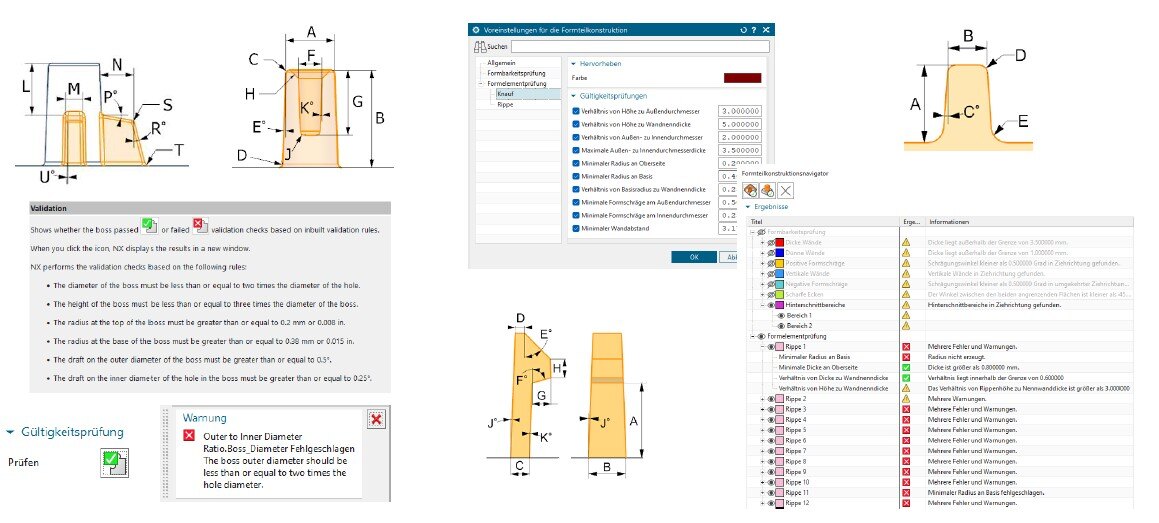

NX Molded Part Design (20 Token)

Dieses Werkzeug bietet umfassende Unterstützung sowohl beim Entwurf als auch bei der Validierung von Bauteilen. Sobald beispielsweise typische konstruktive Elemente wie Dome, Rippen oder Verstärkungen modelliert werden, liefert das System in Echtzeit Rückmeldungen zu deren Auslegung. So erhalten Sie direkt visuelles Feedback zur Entformungsschräge, zu Rippenhöhen, Wanddickenverhältnissen oder Stabilitätskriterien – und das unmittelbar im Konstruktionsprozess.

Durch diese interaktive Validierung während der Modellierung wird sichergestellt, dass potenzielle Fertigungsprobleme frühzeitig erkannt und vermieden werden können.

Formteilkonstruktion:

  • Molded Part Design beschleunigt die Konstruktion und Designvalidierung im CAD-Workflow für
    Spritzgussteile. Somit können Konstrukteure Ihre Design Ideen schnell und einfach realisieren und ihre
    Änderungen beim Modellieren in Echtzeit validieren.

Workflow:

  • Registerkarte Formteilkonstruktion aufrufen
  • Standardelemente erzeugen
  • Validieren on the fly

value based licensing

Ein besonderes Highlight ist die Möglichkeit, unternehmensspezifische Konstruktionsrichtlinien über anpassbare Voreinstellungen zu integrieren. Der Formteil-Navigator gibt eine übersichtliche Rückmeldung zum Status der einzelnen Bauteilbereiche – farbcodiert und nachvollziehbar. Konstruktive Konflikte oder Regelverstöße werden sofort erkannt und mit konkreten Hinweisen versehen.

Die Lösung ist out of the box einsatzbereit, lässt sich aber flexibel an betriebliche Standards anpassen. Sie bietet damit eine effiziente Alternative zur manuellen Ausarbeitung und wird mit jedem Release funktional erweitert – kontinuierlich weiterentwickelt mit starkem Fokus auf Praxistauglichkeit und Usability.

value based licensing

NX Mold Wizard

Der Mold Wizard bietet eine hochautomatisierte, intelligente und skalierbare Plattform für die Werkzeugkonstruktion im Formenbau. Die Lösung unterstützt sowohl standardisierte als auch individuelle Prozesse und ermöglicht signifikante Zeit- und Qualitätsgewinne durch durchgängige Automatisierung und Integration. Besonders hervorzuheben ist die enge Verzahnung mit Excel und NX, wodurch sowohl Anfänger als auch erfahrene Konstrukteure profitieren.

NX Mold Wizard im Formenbau - Kosten senken, Performance und Qualität erhöhen:

  • Der digitale Zwilling im Formenbau ermöglicht einen End2End Prozess
  • Inklusive einer umfangreichen Normalien- und Standardteilebibliothek mit smarten Komponenten
  • Die schlüsselfertige Lösung ist flexibel an spezifische Bedürfnisse anpassbar und sorgt für geringere Betriebskosten
  • Eingebettete Prozess Expertise
  • Wissensgesteuerte Automatisierung
  • Seit über 25 Jahren etablierte Branchenlösung für den Formenbau

value_based_licensing_blog_beitrag_3_03

Ein kleiner Auszug:

  • Feature2Cost für die umfassende Artikelerkennung
  • Mold Cost für die Prozessautomatisierung
  • Mold Direction für die Enformungsrichtung
  • Konstruktionsprozess-Navigator
  • BOM über QR/BAR Code flexibel verfügbar
  • Individuelle Farbsteuerung für nachfolgenden Fertigungsprozess
  • Ausgabe einer kompletten Bohrtabelle
  • Konzeptnormteile für schnelle Angebotserstellung
  • Entlüftung

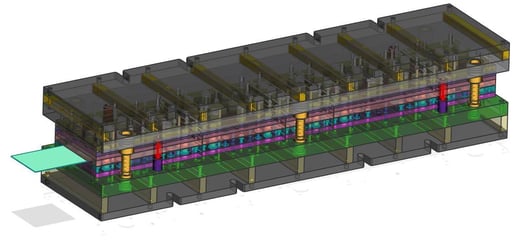

NX Progressive Die Wizard (51 Token)

Der NX Progressive Die Wizard ist ein durchgängiges System zur Werkzeugkonstruktion im Bereich Blechumformung.

NX Progressive Die Wizard im Werkzeugbau - Kosten senken, Performance und Qualität erhöhen:

  • Der digitale Zwilling im Formenbau ermöglicht einen End2End Prozess
  • Inklusive einer umfangreichen Normalien- und Standardteilebibliothek mit smarten Komponenten
  • Die schlüsselfertige Lösung ist flexibel an spezifische Bedürfnisse anpassbar und sorgt für geringere Betriebskosten
  • Eingebettete Prozess Expertise
  • Wissensgesteuerte Automatisierung
  • Seit über 25 Jahren etablierte Branchenlösung für den Formenbau

value_based_licensing_blog_beitrag_3_04value_based_licensing_blog_beitrag_3_05

Ein kleiner Auszug:

  • Blechteilprüfung checkt die Fertigbarkeit der Blechteile
  • Feature2Cost erkennt Blechfeature und gibt so Aufschluss über die Werkzeugkosten

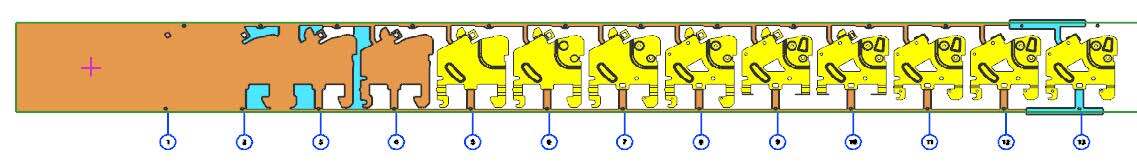

  • Feature2Cost Layout wertet das Streifen-Layout aus für eine schnelle Kalkulation
  • Konkurrenzfähiges Schnellangebot für den automatisierten Workflow
  • Konstruktionsbegleitende Formbarkeitssimulation für Konstrukteure und CAE Profis
  • Freiformflächen abwickeln und Rückfederung egalisieren
  • Formenaufbau-Navigator für eine effiziente Verwaltung der Komponenten
  • Konstruktionsprozess-Navigator
  • Abwicklungssimulation

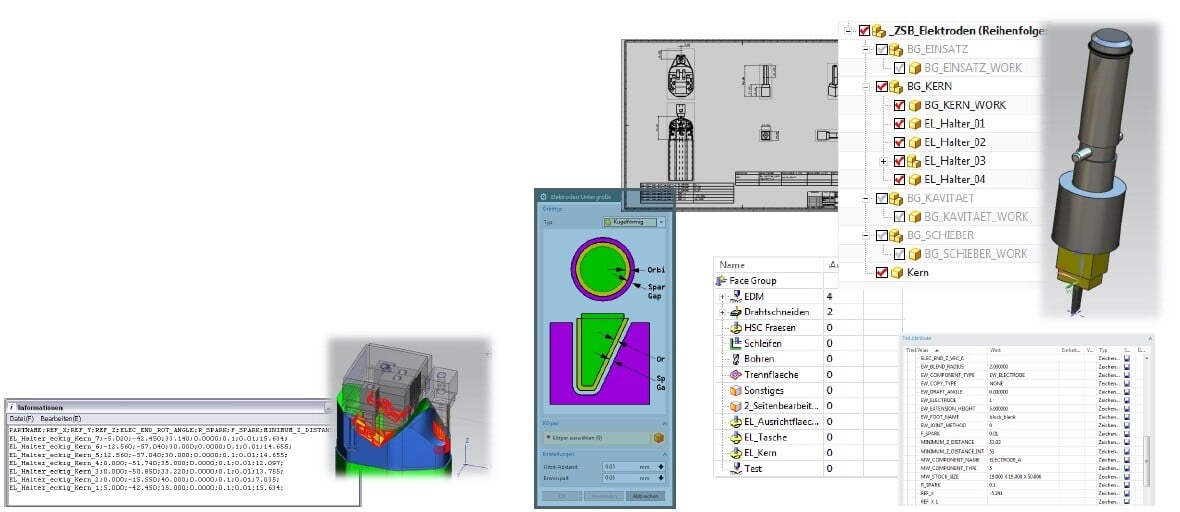

NX Elektroden Design (12 Token)

Das NX Elektrodendesign ist eine spezialisierte Lösung innerhalb von Siemens NX zur effizienten Konstruktion und Ableitung von Elektroden für das Senkerodieren – ein essenzieller Schritt im Werkzeug- und Formenbau. Das Modul bietet umfassende Bibliotheken für Rohteile, Halter und Spannsysteme (z. B. System 3R) sowie smarte Funktionen zur automatisierten Elektrodenableitung direkt aus der Bauteilgeometrie. Brennspalten in 2D und 3D werden dabei ebenso berücksichtigt wie Spiegel- und Transformationsfunktionen für Mehrfachelektroden.

Ein zentrales Merkmal ist die integrierte Kollisionsanalyse, die potenzielle Problemstellen erkennt und gezielt visualisiert. Alle fertigungstechnisch relevanten Informationen – etwa Untermaße, Bearbeitungsstrategien oder Halterspezifikationen – werden automatisch vergeben und in normgerechte 2D-Zeichnungen überführt. Die Ausgabeformate lassen sich flexibel an unterschiedliche Senkerodiermaschinen anpassen.

Das Elektrodendesign-Modul reduziert den manuellen Aufwand, erhöht die Prozesssicherheit und beschleunigt den gesamten Konstruktions- und Freigabeprozess – von der Flächenerkennung bis zur fertigungsgerechten Dokumentation.

  • Umfangreiche Bibliothek für Rohteil und Halter
  • Brennspalt wird berücksichtigt
  • Kollisionsanalyse sorgt für Prozesssicherheit
  • Spiegeln und Transformieren von Komponenten
  • Berücksichtigung von Fertigungsinformationen
  • Automatisierte 2D Zeichnungserstellung
  • Übergabe aller relevanten Elektrodendaten an die Senkerodiermaschine

value based licensing

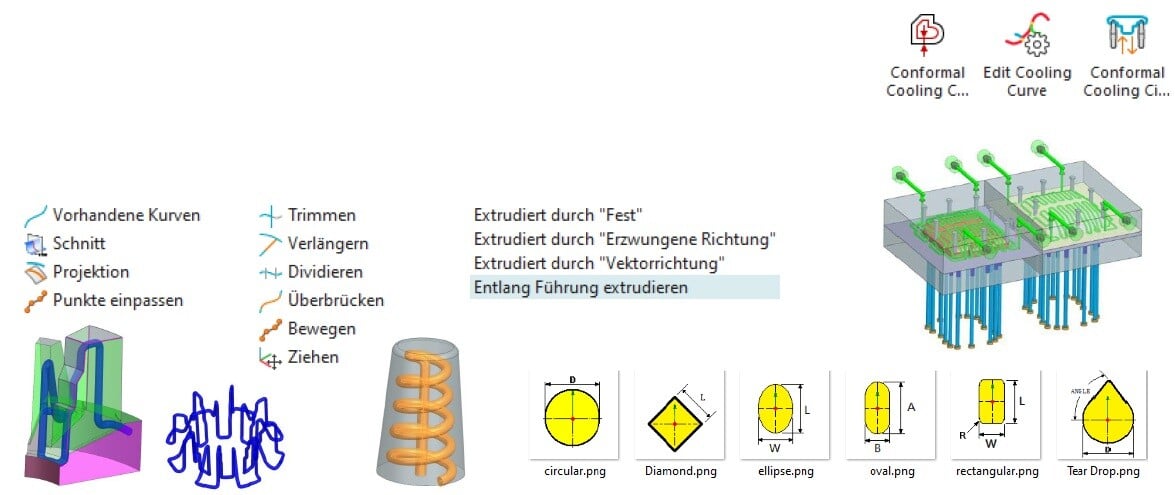

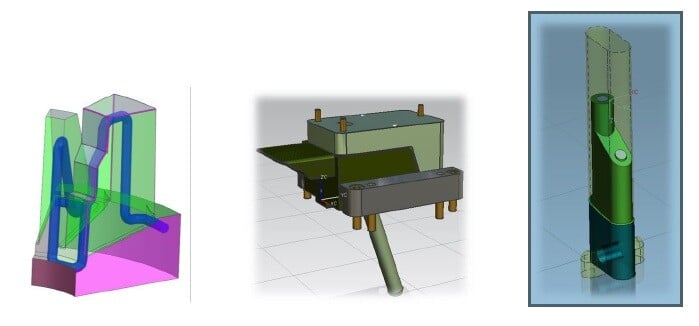

NX Conformal Cooling Channel Design - Konturnahe Kühlung (17 Token)

Das NX Conformal Cooling Channel Design ist ein leistungsstarkes Modul zur effizienten Konstruktion konturnaher Kühlkanäle im Werkzeugbau. Im Vergleich zur klassischen linearen Bohrkühlung bietet die konturnahe Kühlung entscheidende Vorteile: kürzere Zykluszeiten, geringerer Verzug und eine deutlich verbesserte Temperaturführung im Werkzeug.

Benutzer wählen aus vordefinierten Querschnitten (z. B. rund, oval, tropfenförmig) und platzieren diese entlang automatisch generierter oder modifizierbarer Splines. Dabei passt das System Übergänge, Verrundungen und Offsets intelligent an – auch bei komplexen Konturen oder Richtungswechseln.

Die Software übernimmt auf Wunsch das Abrunden scharfer Ecken oder das Anpassen der Kanalgeometrie für optimale Strömungsführung. Auch hybride Kanalformen und fließende Übergänge zwischen verschiedenen Querschnitten lassen sich einfach realisieren. Insgesamt bietet das Tool eine effiziente Lösung für moderne Kühlkonzepte im Werkzeugbau – mit hohem Automatisierungsgrad und großem Gestaltungsfreiraum.

Konturnahe Kühlung im Zusammenspiel mit AM:

  • Kühlungszykluszeiten reduzieren
  • Steigern der Produktqualität durch Reduzierung von Verzug
  • Konturnahe Kurven schnell und einfach erzeugen, editieren und modifizieren
  • Erzeugen der konturnahen Kühlungen mit Hilfe von flexiblen Extrusionsoptionen

value based licensing

NX CAD Mold Cooling Add-On Modul:

Das NX Mold Cooling Modul ist eine leistungsstarke Erweiterung zur Analyse und Bewertung der Effizienz konturnaher Kühlkanäle im Spritzgießwerkzeug. Im Gegensatz zum Conformal Cooling Channel Design ist es kein Token-basiertes Modul, sondern ein kostenpflichtiges Add-on.

Mit Mold Cooling lassen sich thermische Simulationen auf Knopfdruck durchführen – entweder als schnelle 1D-Analyse oder als präzisere 3D-Simulation. Der Anwender definiert Kern und Kavität, wählt die Kühlkanäle sowie Einlass- und Auslasspunkte, legt Druck und Durchfluss fest und erhält innerhalb weniger Minuten eine detaillierte Temperaturverteilung im Werkzeug.

  • Wizard basiertes UI für den Formenbau
  • Auswahlmöglichkeiten:
    • 1D Simulation
    • schnellere Berechnungszeiten
    • schnellere und robuste Vernetzung
    • 3D CFD Simulation
    • Längere Berechnungszeiten
    • Größere Genauigkeit für komplexe Formen
    • Robuste 3D Vernetzungstechnologien
    • Transiente thermische Simulation von konventionellen und konturnahen Kanälen
    • Automatisches Reporting
  • Schnelle thermische Berechnung von Spritzgießformen

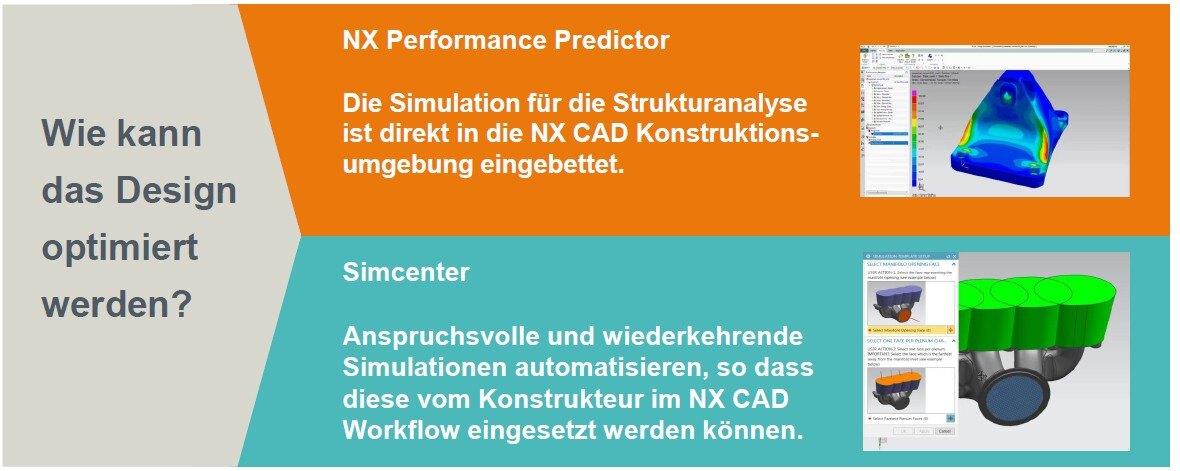

NX Performance Predictor (89 Token)

Der NX Performance Predictor ist ein Tool zur konstruktionsnahen Strukturanalyse direkt durch den Konstrukteur – ohne aufwändige Übergabe an eine separate Simulationsabteilung. Für 89 Token lizenziert, ermöglicht das Modul schnelle und fundierte Aussagen zur Bauteilfestigkeit auf Basis definierter Randbedingungen und Belastungen.

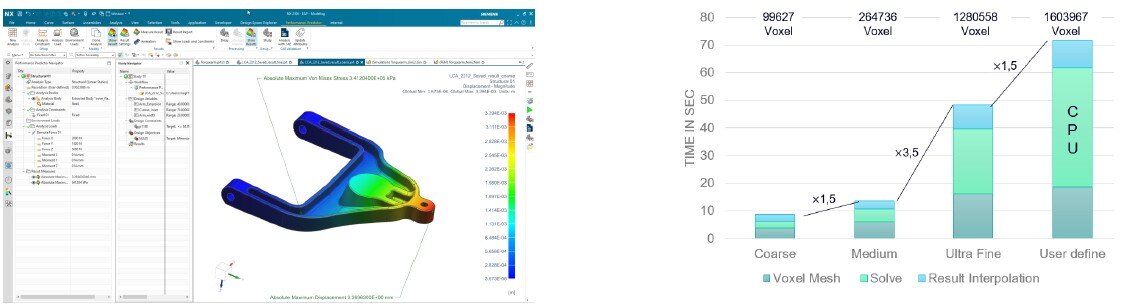

Simulationen können wahlweise grob (in wenigen Sekunden) oder detaillierter durchgeführt werden. Durch integrierte Optimierungsfunktionen lassen sich automatisch Designvarianten berechnen, bewerten und vergleichen. So erhalten Konstrukteure in kürzester Zeit belastbare Ergebnisse, z. B. für Spannungsspitzen, Deformationen oder kritische Bereiche – auch animiert darstellbar.

  • Die Core-Simulationstechnologien von NX Performance Predictor basieren auf Siemens Simcenter und sind darauf skalierbar
  • Simcenter ist ein flexibles, offenes und skalierbares Portfolio der besten vorausschauenden Simulations- und Testanwendungen, die Sie bei jedem Schritt der Digitalisierung unterstützen
  • NX Performance Predictor ist eine integrierte End-to-End-Umgebung zur Beschleunigung des virtuellen Konstruktions-Workflows

value_based_licensing_blog_beitrag_3_08

Ermöglicht Konstrukteuren intelligente Konstruktionsvarianten durch simulationsgesteuerte Konstruktion:

  • Konstrukteure können fundierte Entscheidungen treffen und eine deutliche Zeitersparnis erreichen
  • Qualitativ hochwertige Konzepte entwickeln auf Basis des digitalen Zwillings
  • In NX schnell und einfach Optimierungsschleifen mit Variablen, Randbedingungen und Zielen definieren
  • Modelle können schnell angepasst und berechnet werden

value based licensing

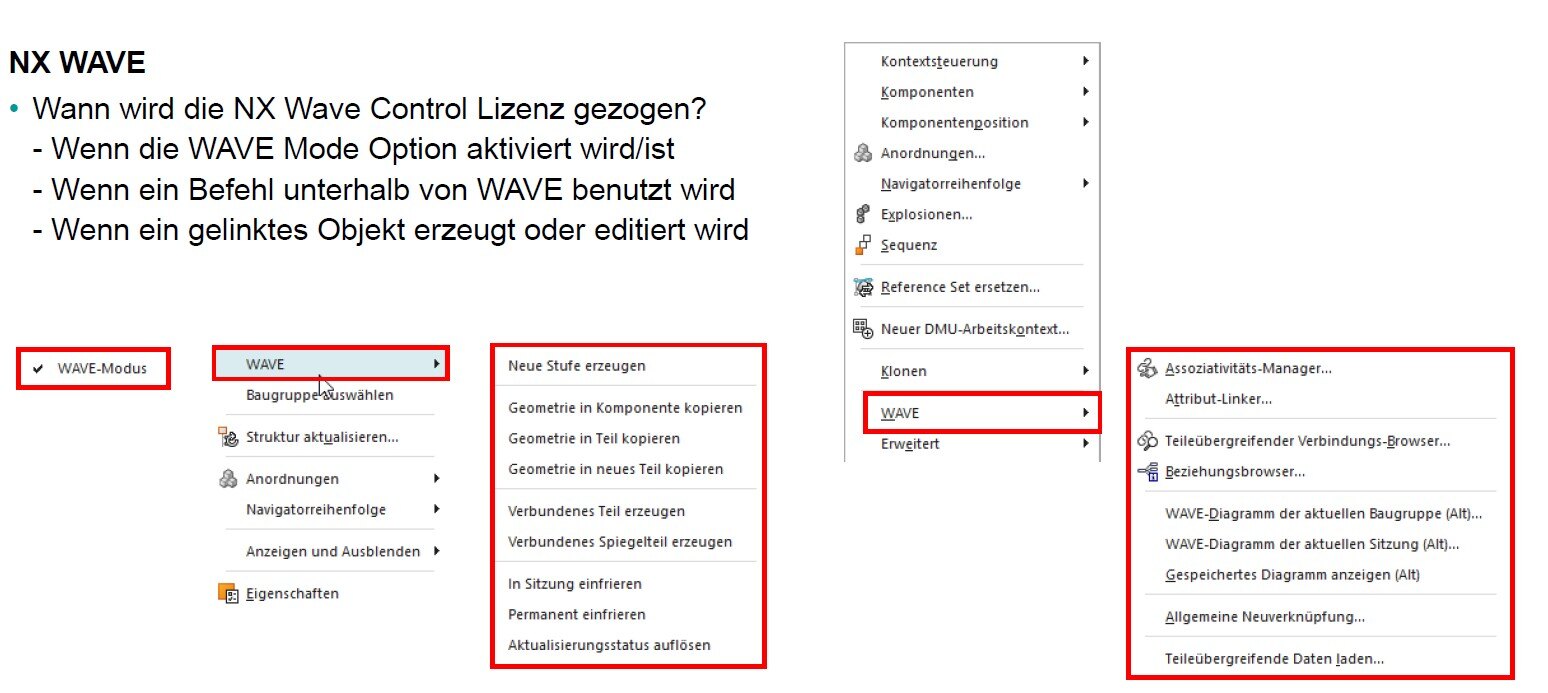

NX WAVE Control (85 Token)

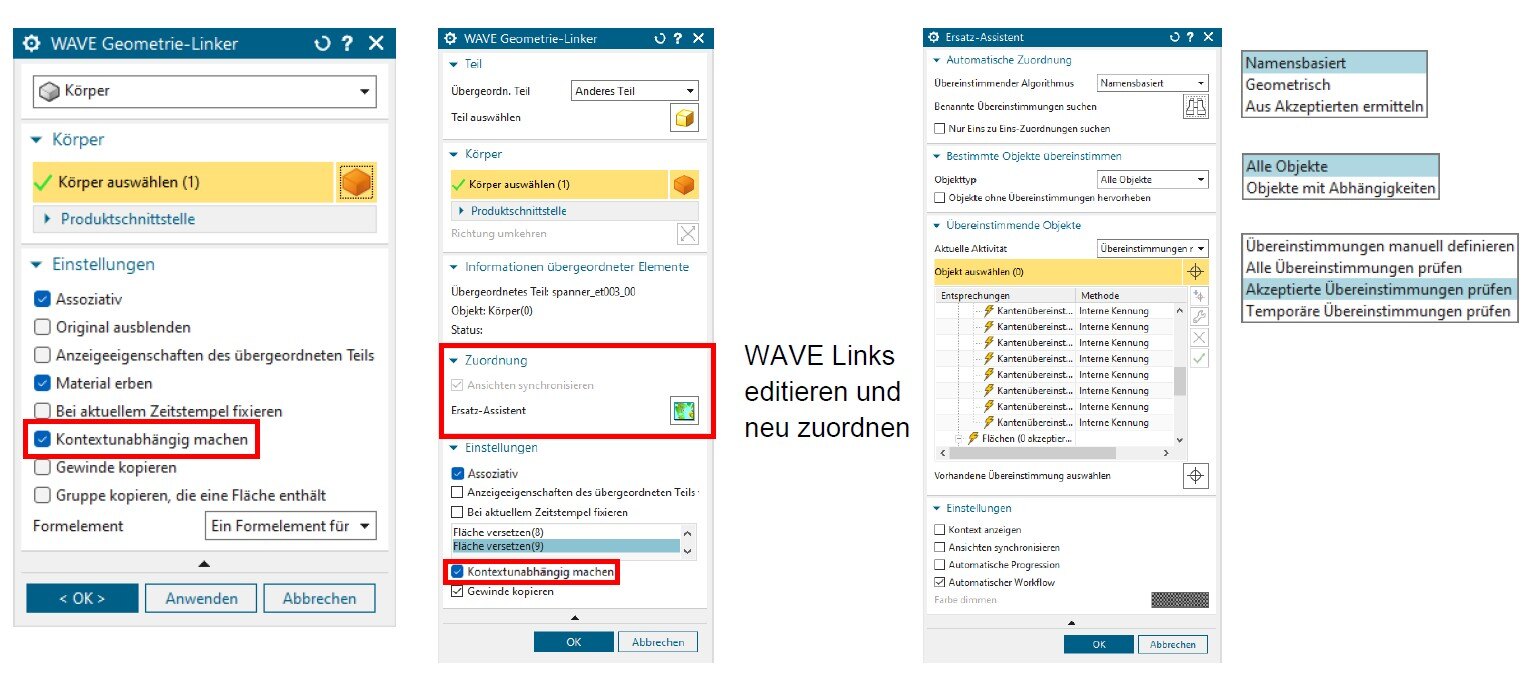

Der NX Wave Control ist ein bewährtes Tool zur steuerbaren Geometrie-Verlinkung in großen Baugruppen. Es wird überall dort eingesetzt, wo Teile und Baugruppen assoziativ miteinander verknüpft werden sollen – etwa durch Wave Geometry Links, kontextunabhängige Kopien oder bei der Bearbeitung und Neuverknüpfung bestehender Links.

Das Potenzial von Wave Control geht über einfache Verlinkungen hinaus: Durchdachte Anwendung ermöglicht kreative, strukturierte Baugruppenmodelle mit hoher Wiederverwendbarkeit und Änderungsstabilität. Für eine fundierte Nutzung empfiehlt Siemens das Learning Center, wo flexible Online-Schulungen rund um die Uhr verfügbar sind.

value_based_licensing_blog_beitrag_2_16

value_based_licensing_blog_beitrag_2_15

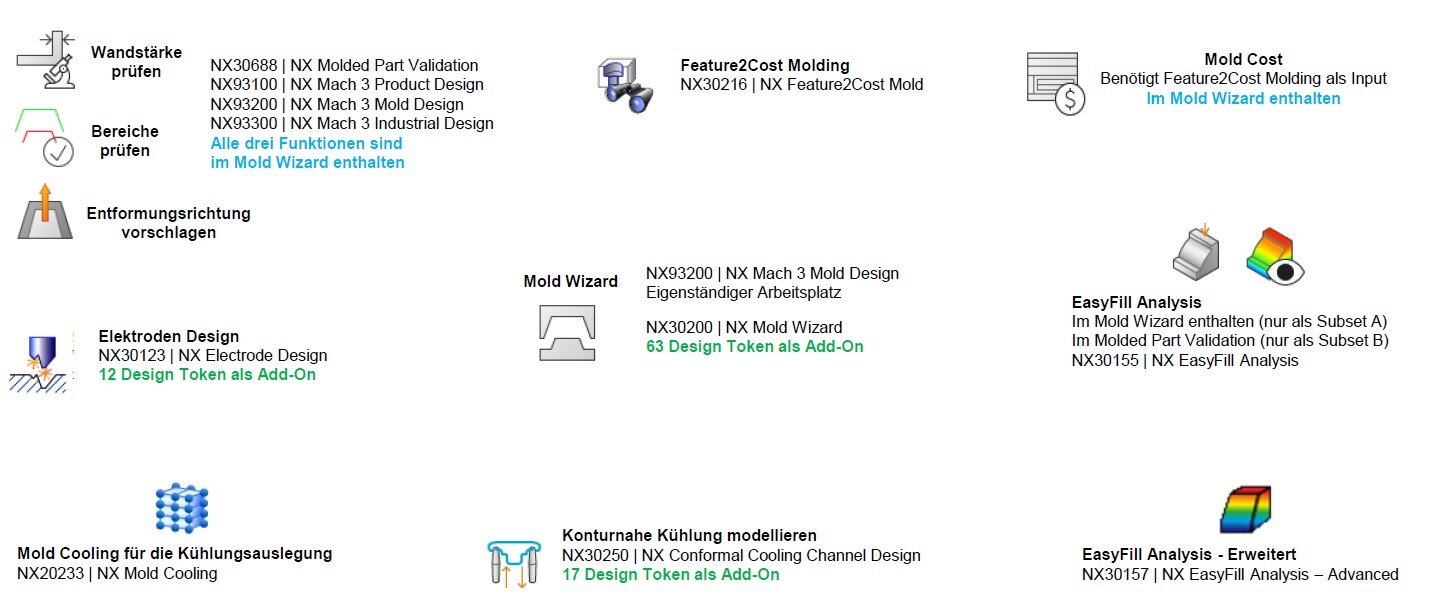

Zusammenspiel der Lizenzen für den Formenbau

Es gibt zahlreiche spezialisierte NX-Module für den Form- und Werkzeugbau. Einige Module sind mehrfach verfügbar – z. B. als Teil von Bundles, Add-on oder Einzelmodul – abhängig vom benötigten Funktionsumfang.

value_based_licensing_blog_beitrag_2_17

Webinar

Schauen Sie sich gerne unsere Webinar-Reihe zu den NX Token an! Hier finden Sie Live Vorstellungen und genauere Erläuterungen zu den  einzelnen Tools durch unsere Experten.
