NX Inspector: Effiziente Erstmusterprüfung direkt im CAD-Modell

NX Inspector: Effiziente Erstmusterprüfung direkt im CAD-Modell
NX Inspector: Effiziente Erstmusterprüfung direkt im CAD-Modell
2:47

Mit der Einführung von NX Inspector im Juni 2025 erweitert Siemens NX seine Fähigkeiten im Bereich der modellbasierten Qualitätsprüfung. Dieses neue Modul ermöglicht es, Qualitätsmerkmale direkt im CAD-Modell zu definieren und zu verwalten, wodurch der Prozess der Erstmusterprüfung (First Article Inspection, FAI) erheblich vereinfacht wird.

Direkte Integration von Qualitätsmerkmalen

NX Inspector erlaubt die Erstellung von Model-Based Characteristics (MBC) direkt innerhalb von NX. Diese Merkmale sind eng mit den Produkt- und Fertigungsinformationen (PMI) verknüpft und ermöglichen eine konsistente und nachvollziehbare Definition von Qualitätsanforderungen. Durch die direkte Assoziation mit den PMI-Objekten werden Änderungen im Design automatisch in den Merkmalen aktualisiert, was die Konsistenz der Daten sicherstellt.

Automatisiertes Ballooning und Standardkonformität

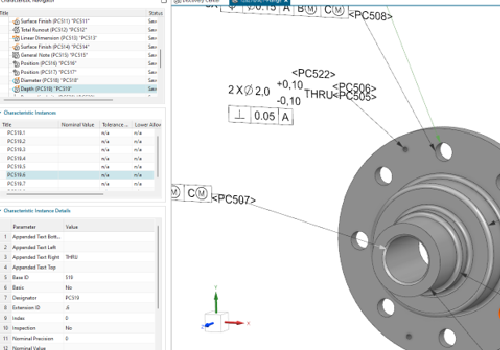

Ein herausragendes Merkmal von NX Inspector ist das automatisierte Ballooning von Qualitätsmerkmalen. Basierend auf den vorhandenen PMI-Daten werden Merkmale automatisch identifiziert und mit entsprechenden Ballons versehen, was den Prüfprozess erheblich beschleunigt. Zudem entspricht NX Inspector dem Standard des Digital Metrology Standards Consortium (DMSC) für MBC, was eine standardisierte und interoperable Datenstruktur gewährleistet.



nx-inspector4_500x350



Nahtlose Integration mit Teamcenter

Die in NX definierten Merkmale können nahtlos in Teamcenter und Teamcenter Quality integriert werden. Dies ermöglicht eine durchgängige Verwaltung der Qualitätsdaten über den gesamten Produktlebenszyklus hinweg. In Teamcenter können die Merkmale gespeichert, verwaltet und für die Erstellung von Prüfplänen genutzt werden, was eine effiziente und nachvollziehbare Qualitätskontrolle unterstützt.

  • Effizienzsteigerung: Durch die direkte Integration der Qualitätsmerkmale im CAD-Modell entfällt die Notwendigkeit manueller Datenübertragungen, was Zeit spart und Fehler reduziert.
  • Standardkonformität: Die Einhaltung internationaler Standards wie DMSC MBC gewährleistet eine konsistente und interoperable Datenstruktur.
  • Durchgängige Datenkette: Die Integration mit Teamcenter ermöglicht eine lückenlose Nachverfolgbarkeit der Qualitätsmerkmale über den gesamten Produktlebenszyklus hinweg

NX Inspector bietet eine leistungsstarke Lösung für die modellbasierte Qualitätsprüfung und erleichtert insbesondere den Prozess der Erstmusterprüfung. Durch die direkte Integration von Qualitätsmerkmalen im CAD-Modell, automatisiertes Ballooning und die nahtlose Verbindung mit Teamcenter wird eine effiziente, konsistente und nachvollziehbare Qualitätskontrolle ermöglicht.

Weitere Informationen finden Sie im verlinkten Blogbeitrag.

Wie läuft Ihre Erstmusterprüfung heute ab?

Sprechen Sie mit uns über Ihre Herausforderungen – wir zeigen Ihnen, wie’s effizienter geht.
