Value Based Licensing: NX Design Tokens im Bereich Mechatronics
Marlene Weise : 03.4.2025

NX Value Based Licensing bietet verbesserte Möglichkeiten, um auf die Add-Ons von NX zugreifen zu können. Zahlreiche Zusatzmodule können durch die Verwendung von wertbasierten Tokens aus dem NX Design-Pool flexibel und kosteneffizient verwendet werden. In diesem Blogbeitrag bekommen Sie einen Überblick über die Tools im Bereich Mechatronics:
- Mechatronics Concept Designer (MCD)
- MCD Player
- Animation Designer
- NX Join
- Weld Assistent
- NX Check Mate

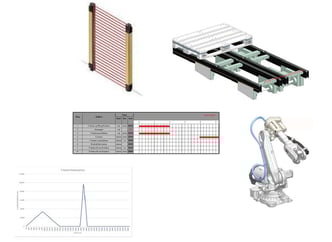

Mechatronics Concept Designer – Überblick
Mechatronics Concept Designer (85 Tokens)
- Sensoren & Aktoren
- Kollisionskörper
- Positions- und Geschwindigkeitsregler
- Fördermöglichkeiten
- Analyse Taktzeit
- Flexible Schlauchführung
- Uvm.

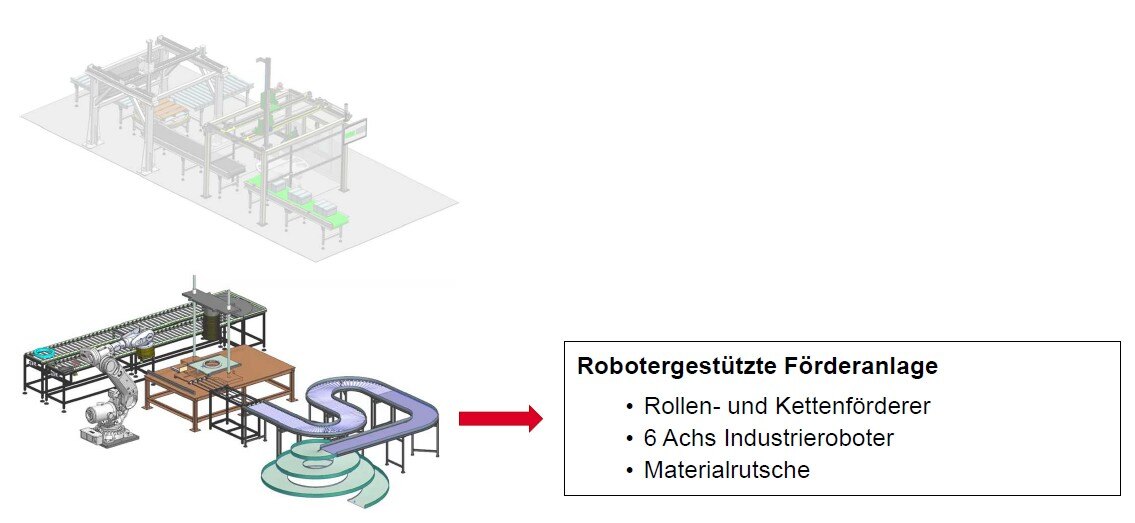

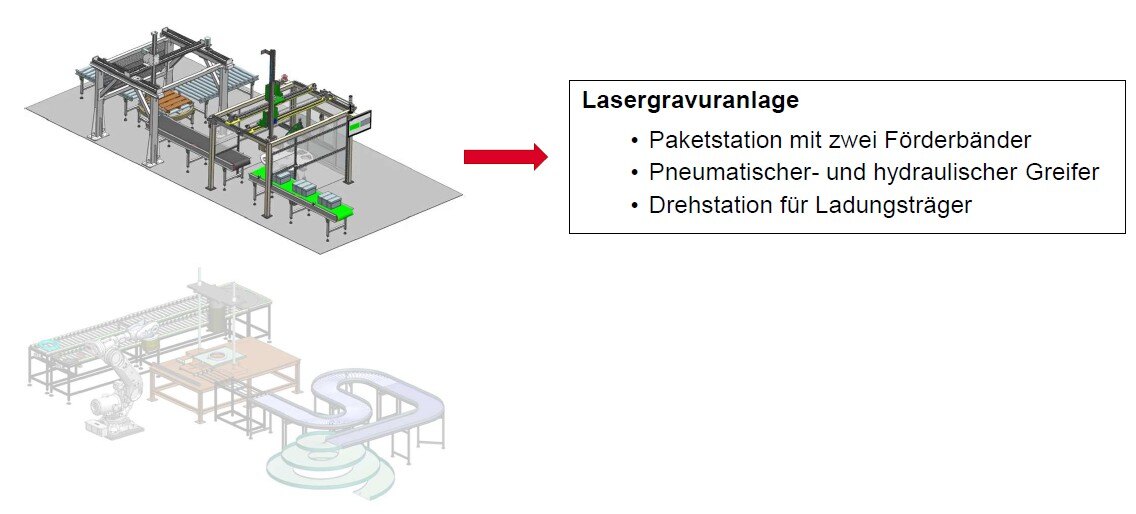

Anwendungsbeispiele:

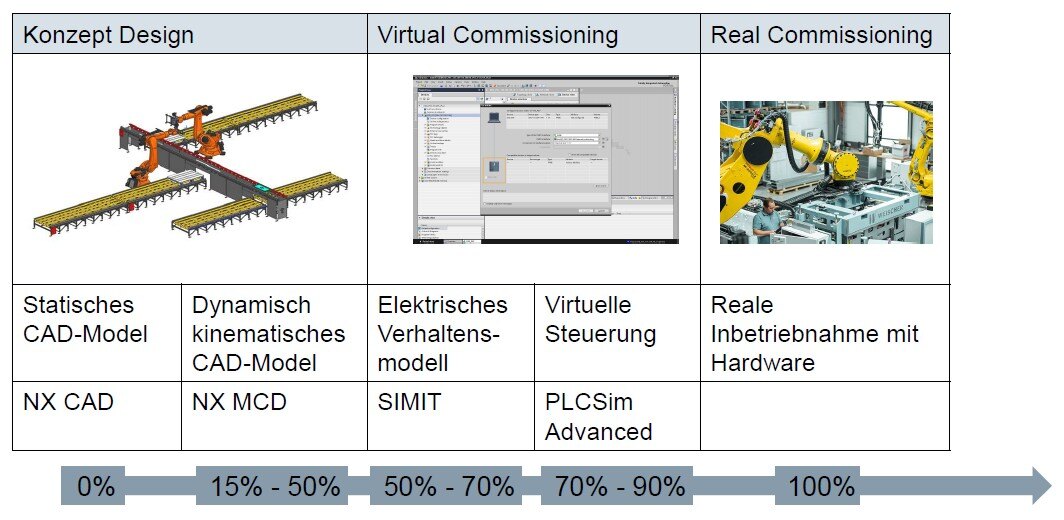

Virtuelle Inbetriebnahme

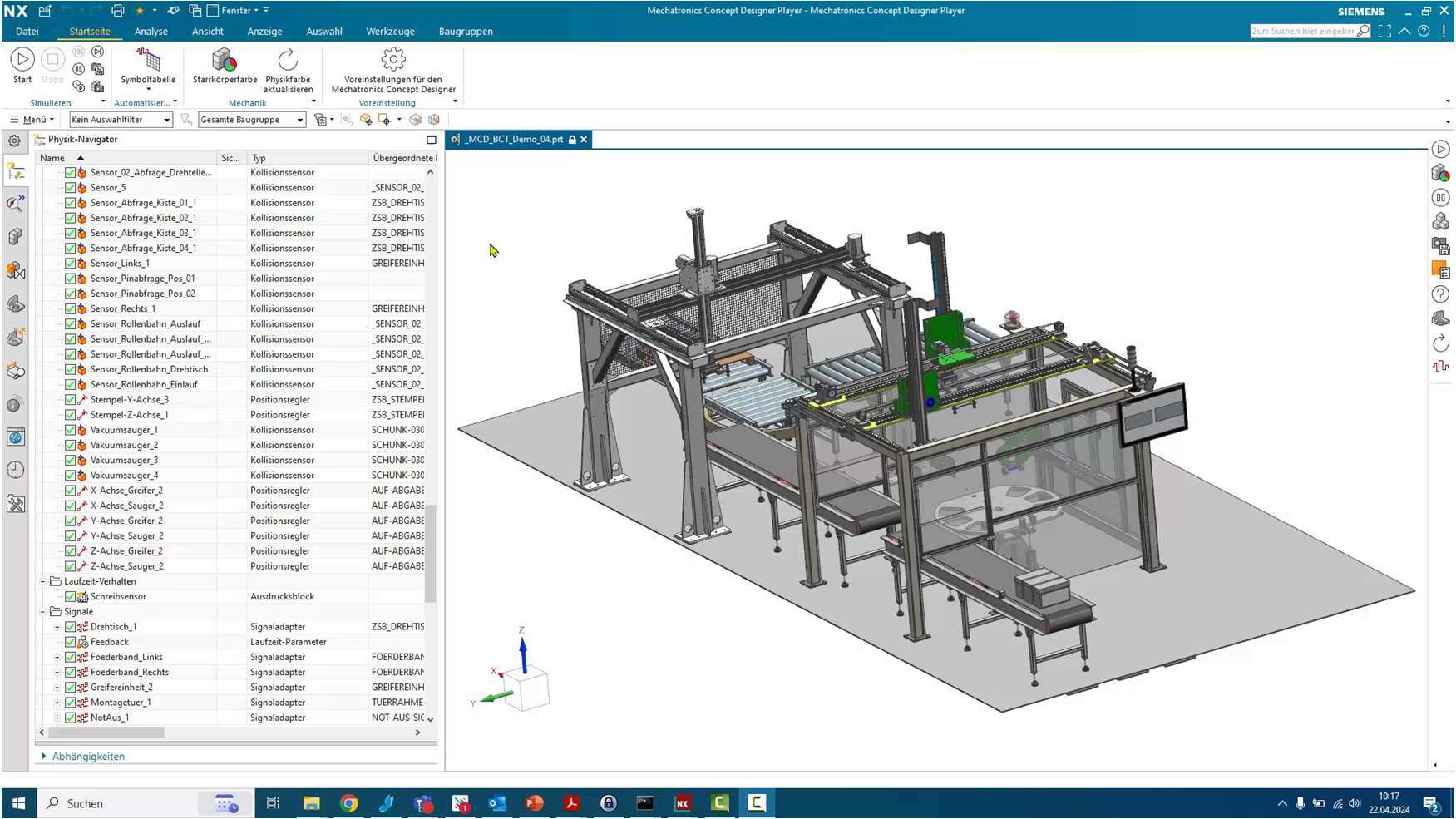

MCD Player (9 Tokens)
MCD Player nur im Lesemodus verfügbar! Änderungen werden nicht gespeichert.
Möglichkeiten
- Start/Stoppen/Pausieren
- Signale importieren/exportieren
- Analyse (Schnappschuss, Graphen erstellen/exportieren)
Weitere NX Funktionalität verfügbar
- Messen
- Anzeigen/Ausblenden
- Schnittansicht erstellen
- Anordnungen
- Visuelle Eigenschaften ändern

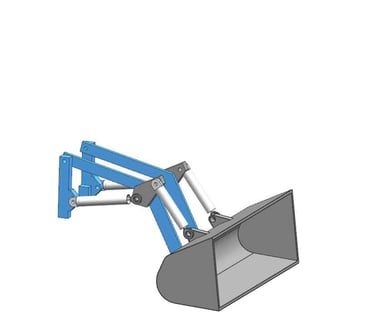

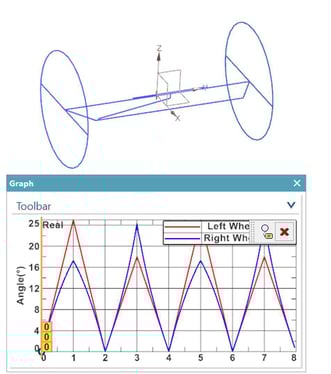

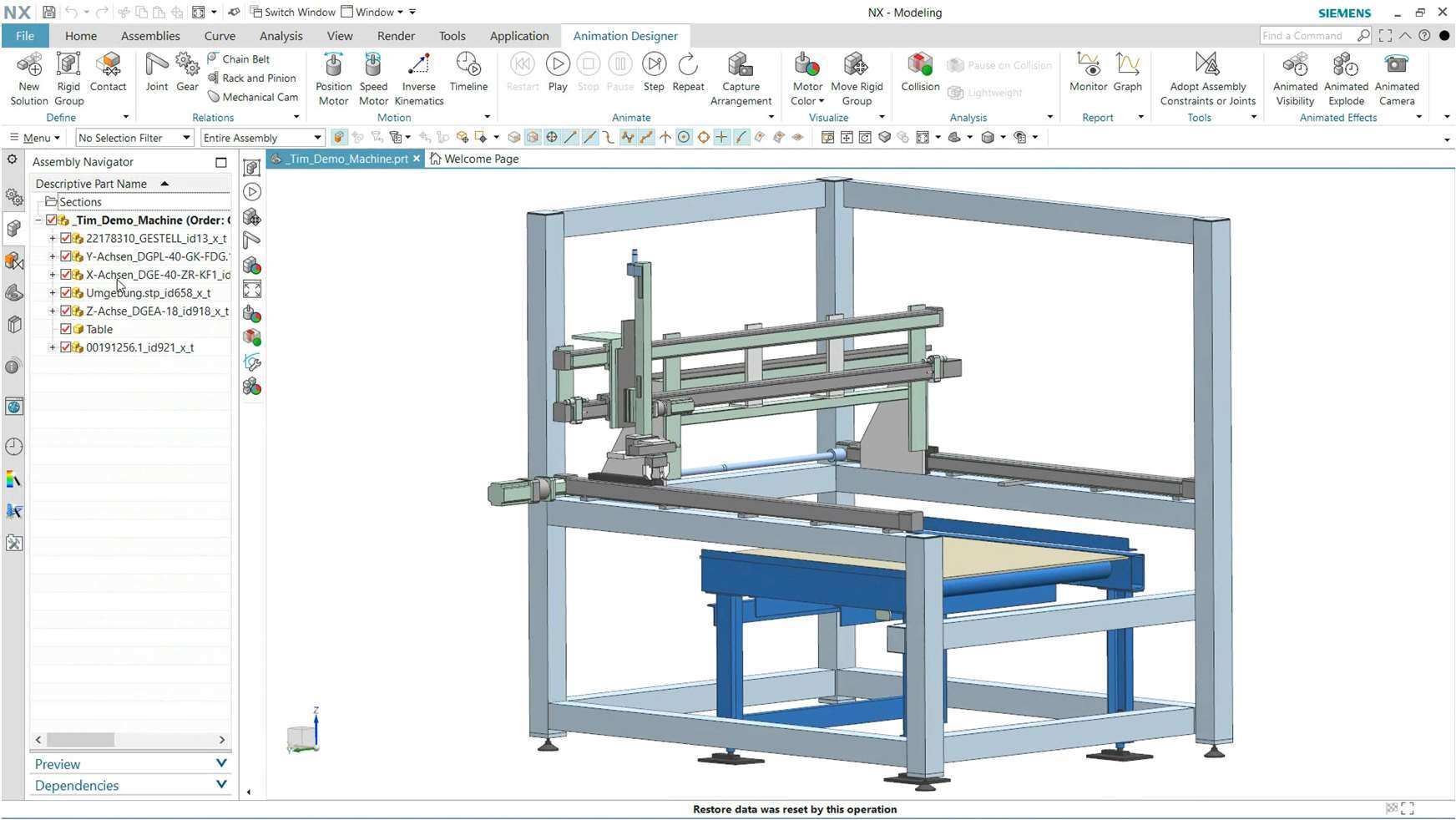

Animation Designer (24 Tokens)
- Simulation/Analyse des kinematischen Verhaltens von mechanischen Baugruppenkonzepte
- Skizze
- Mehrkörperteil
- Baugruppe
- Automatisches Erstellen von Antriebsmotoren mit inverser Kinematik
- Es können mehrere Lösungen simuliert werden
NX Join (32 Tokens)
Für einfache Anbringung von Verbindungselementen
- Assoziative Platzierung von Verbindungselementen sowie die Erstellung von Verbindungsfeatures im Modell
- Einfachen Zugriff auf die Datenbank von Verbindungselementen über das NX-Dialogfeld oder die Wiederverwendungsbibliothek
- Hinzufügen von Verbindungselementen zu Baugruppen und Stücklisten
- Intelligente Auswahl der Länge von Verbindungselementen
- Assoziierten PMI-Informationen zur einfachen Bemaßung von Verknüpfungen

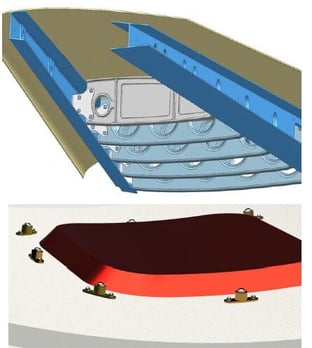

Join-Features enthalten vollständige Konstruktionsdefinitionen für Verbindungselemente, Klebeverbindungen und Schweißnähte.
- Nieten
- Verbindungselemente, Fließbohrschrauben
- Punktschweißungen, Kleben

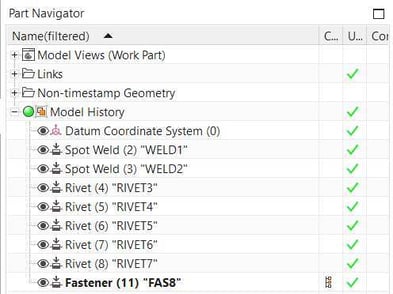

- Die Merkmale erscheinen im Teilenavigator
- Benutzerdefinierte Attribute können für jede Verbindungsart konfiguriert werden
Nutzen:
- Umfassende Verbindungslösung zur Unterstützung des digitalen Zwillings
- Konfigurierbare und erweiterbar zur Unterstützung jeder Branche
- Zeitersparnis beim Anbringen von Verbindungen

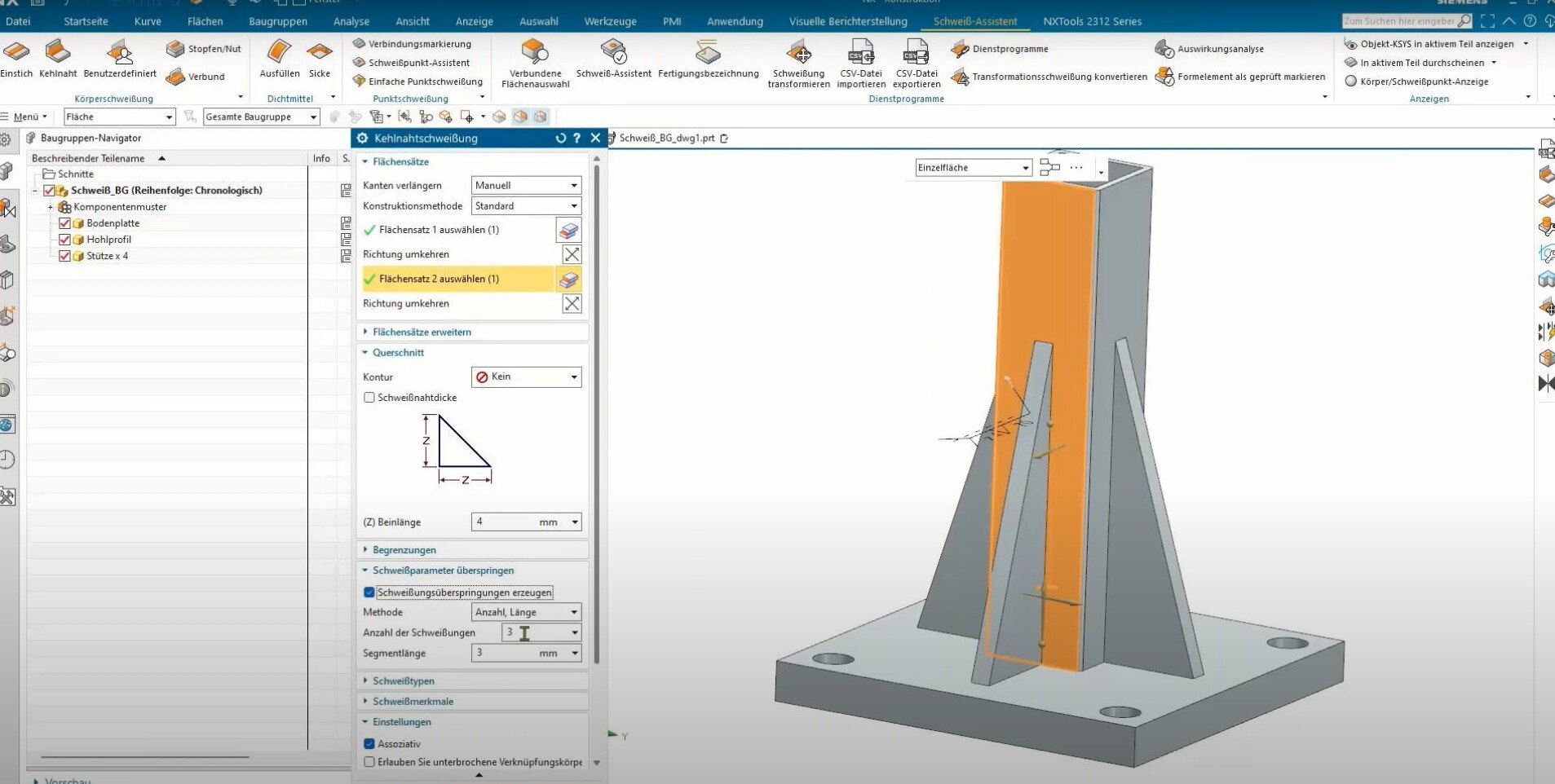

Schweiß – Assistent (18 Tokens)
Vollständige Lösung für die Erstellung von Schweißnähten im Modell
- Die Modellierung von Schweißnähten liefert eine wichtige Information, die für einen vollständigen digitalen Zwilling erforderlich ist
- Einfach zu visualisieren
- Enthält Berechnungen der Masseeigenschaften
- Validierung der korrekten Position
- Einfache Übermittlung von Informationen über Zeichnungen oder PMIs
- Verfügbar für die Einbeziehung in CAE-Analysen
Check Mate (9 Tokens)
- Absicherung der 2D- und 3D-CAD-Daten für einen definierten Qualitätsstandard (Konstruktionsrichtlinien)
- Effiziente Teamarbeit durch einheitliche Methodik in den CAD-Daten (Intern
und Extern - Reduktion von Nacharbeit beim Datenaustausch mit Kunden und Zulieferern
- Minimierung der Geometriefehler im 3D
- Reibungslose Datenübernahme in Nachfolgeprozesse durch einen definierten, abgesicherten Standard
- Aufwandsreduzierung in der CAM-Programmierung

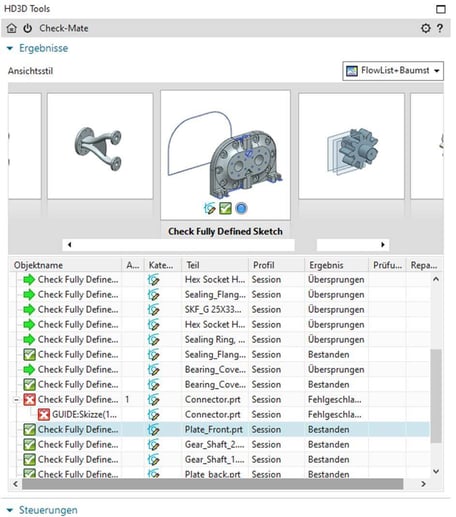

NX Check-Mate
- Start der Checks zu einem definierten Zeitpunkt
- Speicherung der Checkergebnisse
- Anzeige der Checkergebnisse z. B. mit HD3D
- Qualitätssicherung und Standardprüfungen für…
- Einzelteilen
- Baugruppen
- Zeichnungen

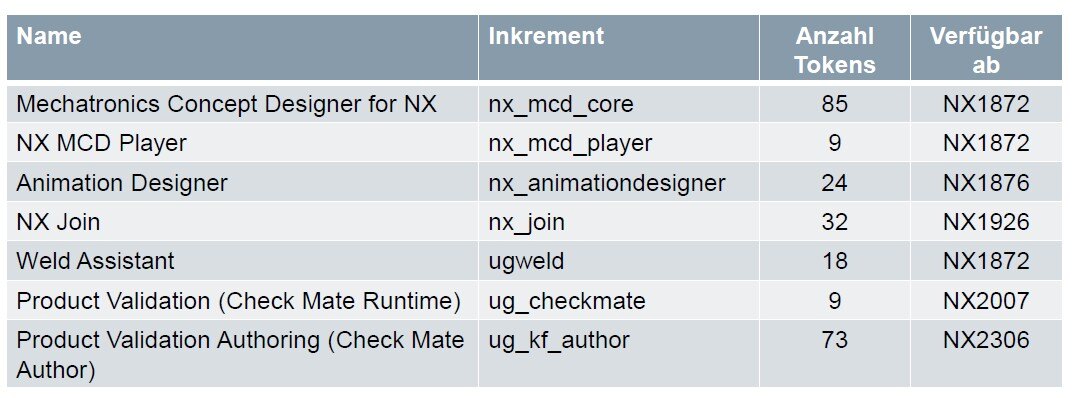

Zusammenfassung Tokens
