Value Based Licensing: NX Design Tokens für Model Based Definition

NX Value Based Licensing bietet verbesserte Möglichkeiten, um auf die Add-Ons von NX zugreifen zu können. Zahlreiche Zusatzmodule können durch die Verwendung von wertbasierten Tokens aus dem NX Design-Pool flexibel und kosteneffizient verwendet werden.

In diesem Blogbeitrag werden Ihnen die Tools zu NX PMI und NX MBD vorgestellt.

Einen allgemeinen Überblick zur Funktionsweise der NX Design Tokens erhalten Sie hier.

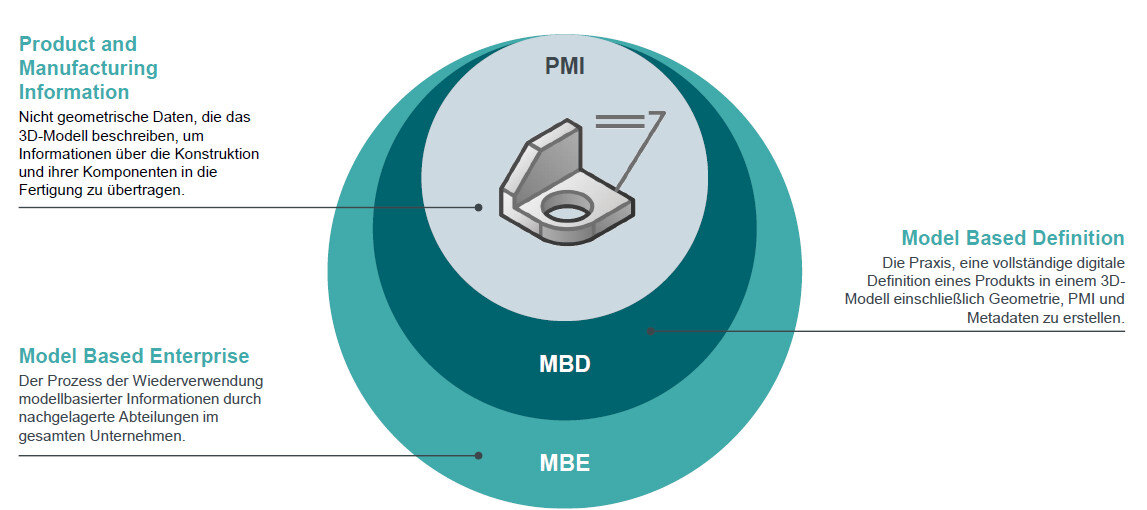

Modellbasierte Prozesskette

PMI ergänzt ein 3D-Modell um nicht-geometrische Informationen wie Bemaßungen und Fertigungsanweisungen für Konstruktion, Fertigung und Qualitätssicherung. Model-Based Definition (MBD) erweitert dies, indem alle produktrelevanten Daten direkt im Modell hinterlegt werden. Model-Based Enterprise (MBE) nutzt das 3D-Modell als zentrale Informationsquelle im gesamten Produktlebenszyklus, um eine durchgängige Digitalisierung zu gewährleisten.

NX PMI und NX MBD

In NX gibt es zwei Produkte, die über Tokens lizenziert werden können: NX PMI und NX MBD.

NX PMI stellt Werkzeuge zur Verfügung, um Bemaßungen, Form- und Lagetoleranzen sowie Beschriftungen direkt im 3D-Modell zu erstellen – ähnlich wie in einer klassischen Zeichnung. Damit lässt sich Model-Based Definition (MBD) manuell vollständig umsetzen.

NX MBD erweitert NX PMI durch Logikregeln, die die Erstellung und Verwaltung von PMI automatisieren oder beschleunigen, wo möglich. Während NX PMI eine manuelle Umsetzung von MBD ermöglicht, bietet NX MBD eine regelbasierte Automatisierung, um Effizienz und Konsistenz zu steigern.

NX PMI (18 Tokens)

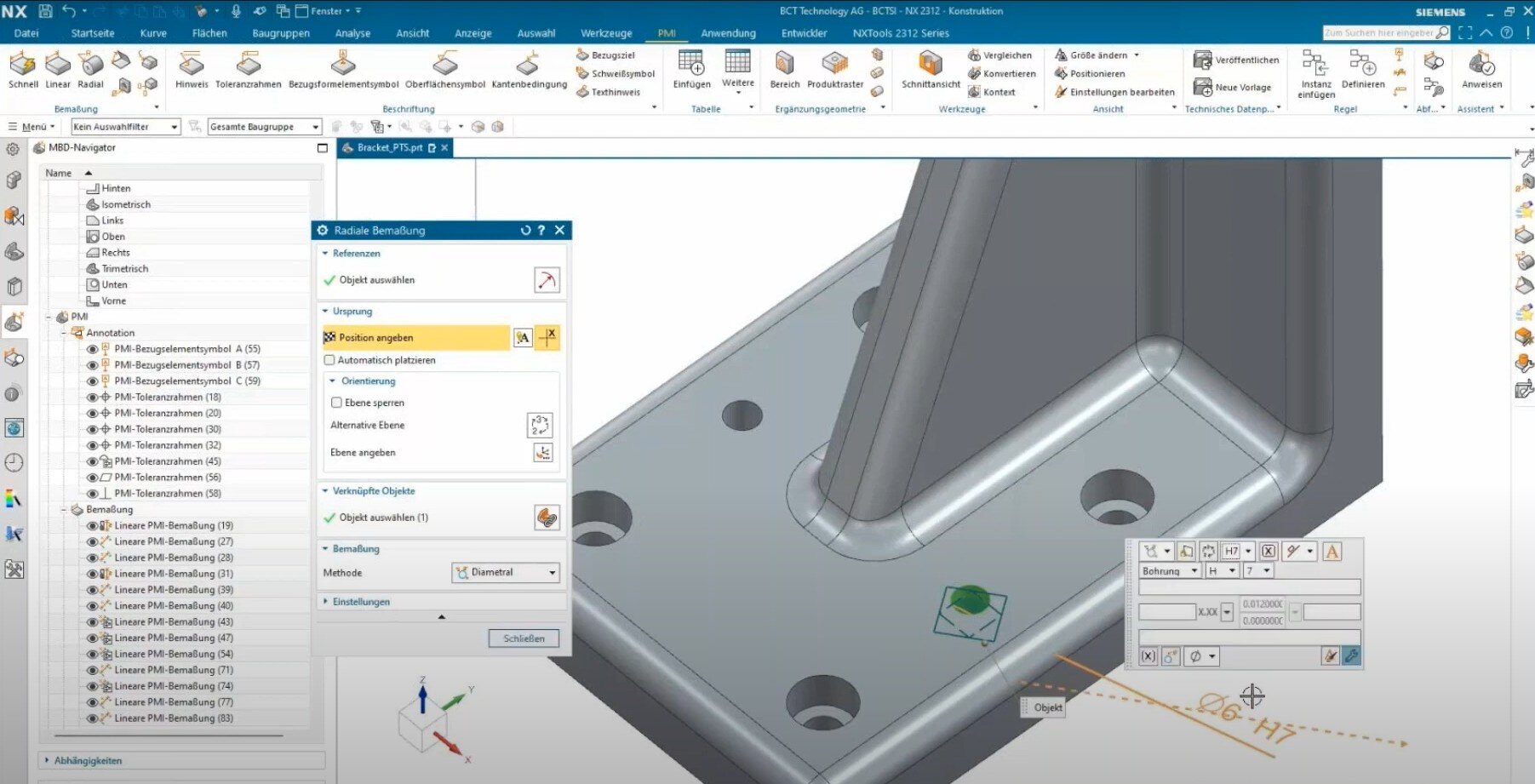

Mit NX PMI können 3D-Modelle mit Bemaßungen, Toleranzen, Beschriftungen und weiteren Fertigungsinformationen ergänzt werden, ähnlich wie in einer klassischen Zeichnung. Zudem können Revisionsstände abgeglichen und Zeichnungsbemaßungen ins 3D-Modell konvertiert werden, um Bestandsdaten effizient ins Model-Based Definition (MBD)-Konzept zu überführen.

Ohne eine PMI-Lizenz lassen sich diese Informationen nur anzeigen, aber nicht bearbeiten. Sobald die Lizenz aktiviert ist, wird ein spezielles PMI-Register in der Benutzeroberfläche freigeschaltet, das Werkzeuge für Bemaßungen, Schnitte, Tabellen und Formulare enthält.

PMI-Daten werden im MPD Navigator verwaltet und können in verschiedenen Modellansichten organisiert werden, um die Übersichtlichkeit zu verbessern. Eine korrekte semantische Verknüpfung der Toleranzen mit den relevanten Flächen ist entscheidend, da sie die Maschinenlesbarkeit und digitale Weiterverarbeitung in Fertigungsprozessen ermöglicht. Zudem können Logikregeln aus NX Model-Based Definition (NX MBD) genutzt werden, um PMI-Daten zu automatisieren.

NX PMI ist bereits in vielen NX-Bundles enthalten, kann aber auch über Tokens lizenziert werden, falls die Funktionalität noch nicht vorhanden ist.

NX Model Based Definition (33 Tokens)

NX Model-Based Definition nutzt Logikregeln, um die Erstellung von PMI zu automatisieren. Durch Topologieerkennung können wesentliche Geometriemerkmale identifiziert und mit Toleranz-Know-how verknüpft werden.

Ein Beispiel hierfür ist die automatische Definition von Bezugssystemen: Drei Flächen werden identifiziert und mit entsprechenden Form- und Lagetoleranzen versehen. Durch eine regelbasierte Aktualisierung passt sich das Modell dynamisch an, sodass neue Elemente automatisch die richtigen Toleranzen und Maße erhalten.

Neben der Erstellung ermöglicht NX MBD auch die regelbasierte Analyse und Validierung von PMI-Daten, indem sie automatisch mit Normen wie ISO-Standards oder Werksnormen abgeglichen werden. Dadurch erhalten Anwender auf Knopfdruck eine Prüfung, ob alle Anforderungen erfüllt sind.

• Automatisierte Erstellung von PMI Daten
• Erfassung wesentlicher Geometriemerkmale und des Toleranz Know Hows
• PMI Advisor für Validierung und Beratung
• Weiterverarbeitung modellbasierter Daten

Prinzip des MBD Logikeditors

Der Logik-Editor in NX Model-Based Definition (NX MBD) ermöglicht die Erstellung von regelbasierten Algorithmen, indem Logikblöcke miteinander verknüpft werden. Dadurch lassen sich eigene Befehle definieren, die eine intelligente und automatisierte Bemaßung ermöglichen, wodurch PMI-Daten effizienter und konsistenter erstellt und verwaltet werden können. Durch vordefinierte Logiken können PMI somit in Sekunden intelligent erstellt oder bearbeitet werden.

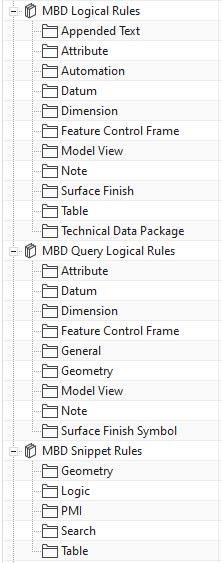

Automatisierung mit MBD-Logikregeln

Mit der Installation von NX erhalten Sie über 100 vorgefertigte Logikregeln, die frei verfügbar sind. Diese bieten eine gute Möglichkeit, die Funktionsweise und Programmierung von Regeln kennenzulernen und in eigenen Prozessen zu testen. Zudem besteht die Möglichkeit, benutzer- oder unternehmensspezifische Regeln zu erstellen. Wer sich weiter vertiefen möchte, kann auf Schulungen und Trainings zurückgreifen, um das volle Potenzial der Logikregelung in NX auszuschöpfen.

NX Coating (4 Tokens)

Das NX Coating Modul ermöglicht die Definition, Verwaltung und Analyse von Beschichtungen in 3D-Modellen und ist für nur vier Tokens verfügbar. Mit diesem Tool lassen sich Beschichtungsinformationen direkt ins Modell integrieren, z. B. durch Farbe, Materialdefinitionen und Schichtdicken, um den Gewichtseinfluss zu berechnen – besonders relevant für Branchen wie die Luftfahrt.

Das Modul bietet eine Materialbibliothek, die erweiterbar ist, und erlaubt die Verwaltung mehrerer Lackschichten. Zudem wird ein Beschichtungsnavigator bereitgestellt, um Metadaten, Volumen und Masse der Beschichtung einzusehen. Dank der engen Verzahnung mit anderen NX-Modulen, insbesondere NX MBD, können Beschichtungsinformationen regelbasiert ausgelesen und weiterverarbeitet werden, wodurch eine effiziente Integration in den digitalen Prozess möglich wird.

• Farb- und Beschichtungsinformationen im CAD Modell
• Klare Darstellung zu beschichtender Flächen
• Bestimmung des Gewichtseinflusses von Beschichtungen
• Einfache Kommunikation über MBD und/oder Zeichnungen
• Erweiterung bestehender Werkstoffbibliotheken möglich
• Berechnung der benötigten Menge an Beschichtungsmitteln

NX Staged Models (29 Tokens)

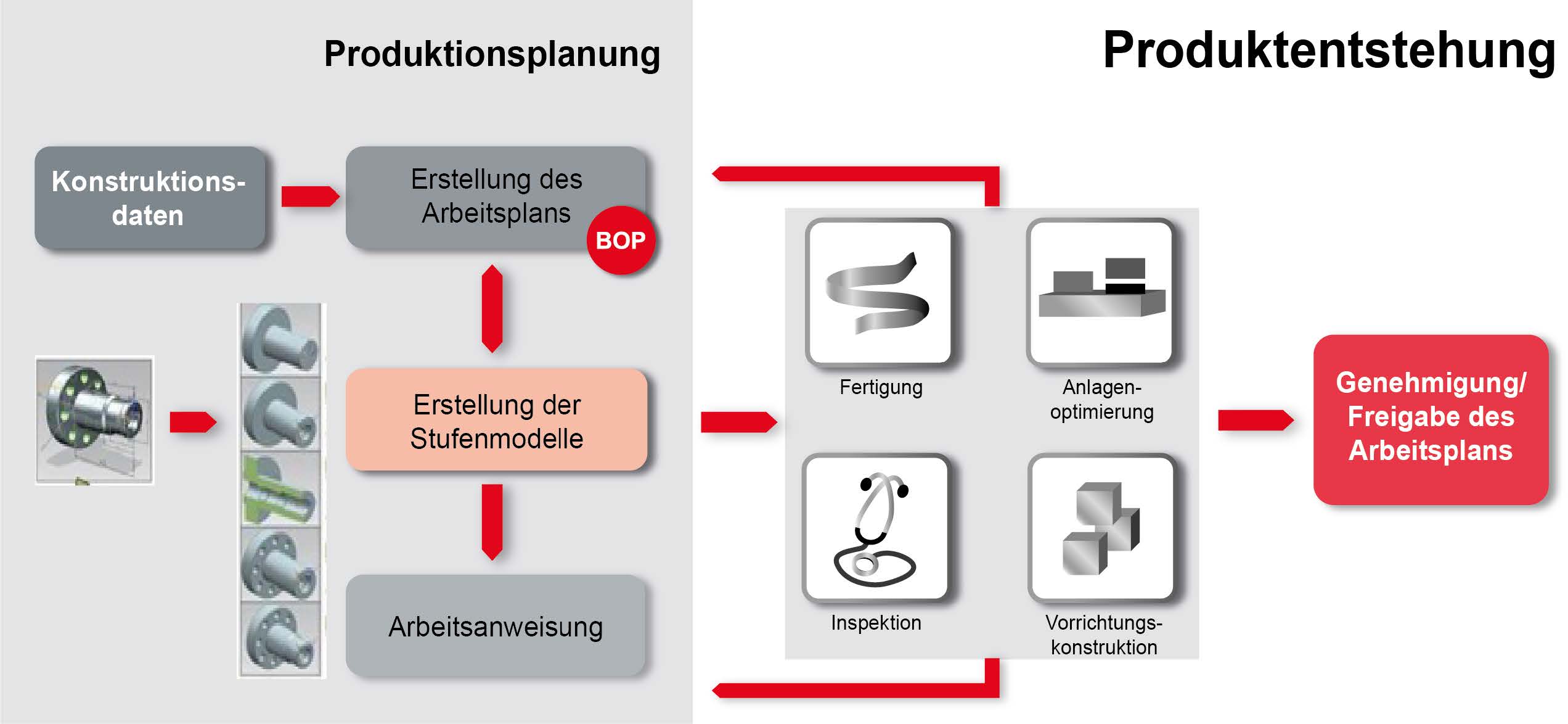

Das NX Staged Models Modul ermöglicht die Erstellung von Stufenabschnittsmodellen zur modellbasierten Abbildung von Fertigungsprozessen. Es wird genutzt, um Fertigungsfolgen digital zu dokumentieren, z. B. für NX CAM, Messprogramme oder Taktzeitoptimierungen.

Das Modul bietet eine intuitive und effiziente Möglichkeit, Fertigungsprozesse digital abzubilden, was zu einer besseren Übersichtlichkeit, schnelleren Änderungen und einer optimierten Fertigungsplanung führt.

Innerhalb des Stage Models Navigators lassen sich mehrere Fertigungsstufen mit spezifischen Bearbeitungsschritten definieren und übersichtlich verwalten. Modelle können mit PMI-Daten verknüpft, Farbmarkierungen für Vorbearbeitungen hinzugefügt und Toleranzen regelbasiert angepasst werden. Zusätzlich lassen sich Materialgrößen für Rohteile festlegen, um realistische Fertigungsaufmaße zu simulieren.

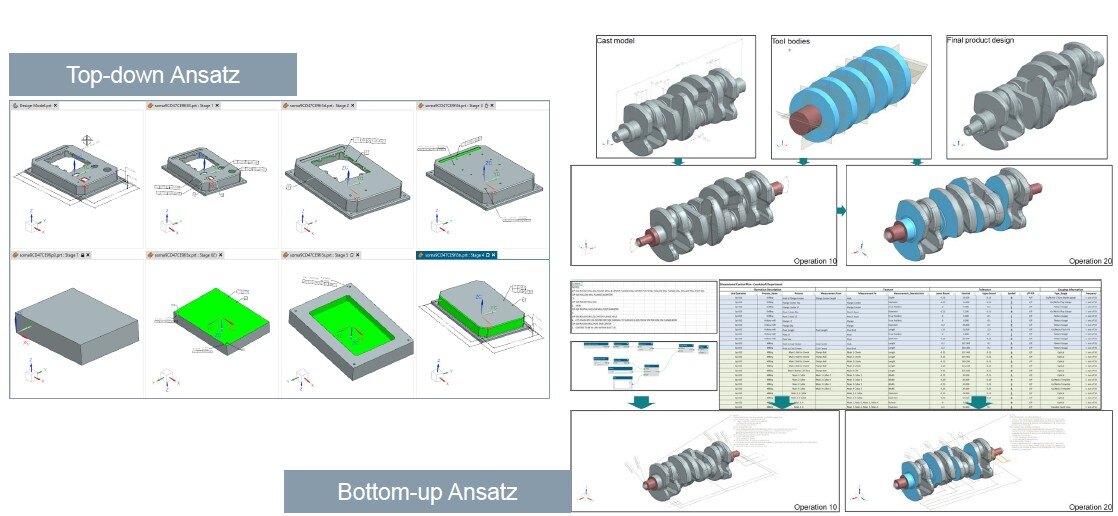

Dabei können Unternehmen zwischen zwei Ansätzen wählen.

Top-Down: Vom Fertigteil ausgehend wird die Fertigungsfolge rückverfolgt, bis das Rohteil definiert ist.
Bottom-Up: Beginnend mit dem Rohteil wird das Modell schrittweise bis zum fertigen Bauteil aufgebaut.

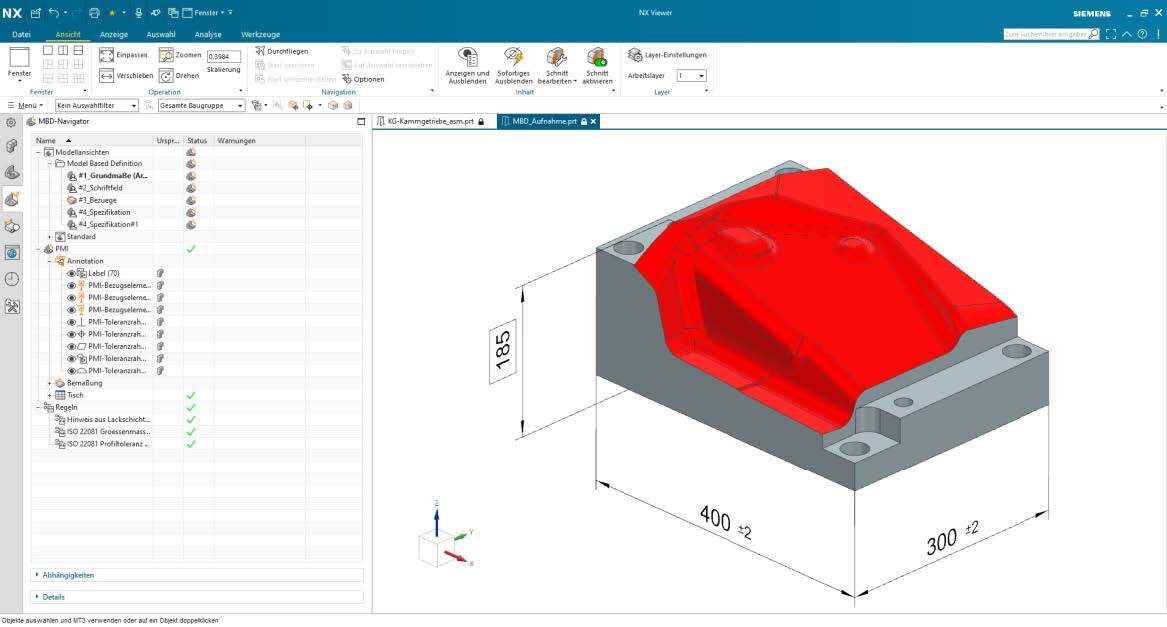

NX Viewer (5 Tokens)

Der NX Viewer ist eine separate Applikation, die mit fünf Tokens lizenziert werden kann und das Betrachten und Analysieren von NX-Modellen und Baugruppen ermöglicht – ohne Bearbeitungsfunktion.

Mit dem NX Viewer lassen sich Baugruppenstrukturen untersuchen, PMI-Daten einsehen, Messungen durchführen und Schnitte erstellen. Anwender können Objektattribute, Metadaten und Konstruktionsmethodiken analysieren sowie Bauraumuntersuchungen und Abstandsmessungen zwischen Bauteilen vornehmen.

Das Tool bietet die gleiche Benutzeroberfläche wie NX, unterstützt unterschiedliche Darstellungsmodi (z. B. Drahtmodell, Rendering, Virtual Reality) und erlaubt den Zugriff auf den MBD Navigator für PMI- und Modellabfragen. Dadurch ist der NX Viewer ideal für Visualisierungs-, Analyse- und Prüfaufgaben in der Produktentwicklung und Fertigung.

• Analyse der Baugruppenstruktur
• Einsicht in die Konstruktionsmethodik
• PMI Informationen
• Messen der Geometrie
• Analyse von Eigenschaften und Metadaten
• Steuerung der Sichtbarkeit und Visualisierung
• Erzeugung von Schnitten

Webinar

Sie möchten genauere Einblicke in die NX PMI und MBD Tools erhalten? In unserem Webinar zu Value Based Licensing finden Sie zusätzlich Live Präsentationen zu den einzelnen Tools und genauere Erläuterungen durch unseren Experten.
